МИГ — бесконтактное обрушение сводов и налипшего материала
Промышленная установка для очистки бункеров, силосов, циклонов и течек от зависших, смерзшихся и налипших сыпучих материалов. Без сжатого воздуха, без подогрева, без контакта с продуктом. Эффективнее вибро- и пневмообрушителей.
чистит бункеры любой толщины
(до 48 каналов)
мощность при работе
без подвижных частей
Налипание и зависание сыпучих — незаметный пожиратель производительности
На стенках бункеров и силосов оседают мелкие частицы, формируют своды и стволы внутри ёмкости. Возникает затор — производство останавливается. Чтобы пробить, нужны люди, инструмент, а часто и тепло — и всё это в опасных условиях.
То же происходит при транспортировке, фильтрации, хранении. На каждом такте — потерянные тонны продукции и нарушенные обязательства перед заказчиком.
83% промышленных предприятий сталкиваются с налипанием сыпучих материалов на стенках оборудования.
- Металлургия: известь, шихта, руда — налипают на ёмкости, забивают фильтры
- Горнорудная: горные породы, руда, известняк — своды и стволы в бункерах
- Угольная: уголь и пыль — отложения в бункерах и циклонах
- Стройматериалы: гипс, песок, цемент, мел — налипают на поверхности ёмкостей
- Химия: кокс, пигменты, удобрения — налипают на стенки силосов
- Пищевая: мука, сухое молоко, крупы, сахар, комбикорм — зависания в бункере
4 шага: от электрического импульса до очищенного бункера
МИГ преобразует электроэнергию в кратковременный механический импульс на стенке ёмкости. Воздействие — только на стенку, а не на продукт. Никаких контактов с абразивом, никакого сжатого воздуха.
Заряд конденсатора
Под управлением контроллера Siemens конденсаторная батарея заряжается до рабочего напряжения (3–4 кВ).
Импульс тока
Высоковольтный коммутатор за микросекунды разряжает накопленные до 19,2 кДж энергии на индуктор.
Магнитное поле
Между индуктором и якорем возникают два противоположных магнитных поля. Их отталкивание — кратковременный механический удар.
Свод разрушается
Упругая деформация стенки и напряжение сдвига в слое — налипший материал осыпается и возвращается в поток.
Три основных узла
Магнитно-импульсный генератор
Силовой шкаф со всей силовой электроникой. Источник постоянного тока, конденсаторная батарея, высоковольтный коммутатор, защиты от сверхтоков, контроллер Siemens S7 1200.
Исполнительный механизм
Индуктор — катушка из медного провода в ударопрочном изоляционном корпусе. Якорь — двухслойная пластина из алюминия и стали, крепится на стенке ёмкости.
Панель оператора
Сенсорная панель Siemens KTP 400 для управления, ввода параметров и мониторинга. Встроенная или выносная (до 100 м от силового шкафа). Интерфейсы: Ethernet, Profibus, Modbus RTU.
Высоковольтный коаксиальный кабель
Соединяет силовой шкаф с исполнительными механизмами на ёмкостях. Стандартный комплект — длиной до 30 метров, удлинение — на этапе проектирования.
Две модификации — МИГ 3 и МИГ 4
Базовые исполнения отличаются рабочим напряжением, энергией импульса и мощностью. Под конкретный объём ёмкости и толщину стенки подбираем модификацию индивидуально.
| Параметр | МИГ 3 | МИГ 4 |
|---|---|---|
| Напряжение питания, В | 380 | 380 |
| Частота питающей сети, Гц | 50 | 50 |
| Степень защиты силового шкафа | IP 54 | IP 54 |
| Макс. рабочее напряжение, кВ | 3 | 4 |
| Установленная мощность, кВт | 1,5–2,6 | 4–5,2 |
| Ёмкость конденсаторной батареи, мкФ | 1000–2400 | 1500–2400 |
| Средний интервал импульсов, с | 4–10 | 5–12 |
| Макс. энергия установки, кДж | 10,8 | 19,2 |
| Макс. количество каналов* | 24 | 24 |
| Режим работы | Автоматический или ручной | |
| Контроллер | Siemens S7 1200** | |
| Панель оператора | Siemens KTP 400 Basic mono** | |
| Возможные интерфейсы | Ethernet, Profibus, Modbus RTU | |
* В отдельных случаях количество каналов может быть увеличено.
** По желанию заказчика заменяются на Schneider Electric или ABB.
Почему МИГ — это альтернатива вибро- и пневмообрушителям
Запас энергии до 19,2 кДж
Чистит ёмкости с большой толщиной стенок — там, где вибро- и пневмо уже не справляются.
До 48 каналов
1 установка обслуживает до 24 объектов (а при расширении до 48 каналов). Не нужно ставить отдельный обрушитель на каждый бункер.
Комплектующие Siemens
Контроллер, панель оператора, защиты — серийное оборудование Siemens (по запросу — Schneider, ABB).
Низкий расход энергии
Средняя мощность при непрерывной работе — не более 3 кВт. Не нужны компрессоры и ТЭНы для подогрева смерзшегося.
Авто- и ручной режим
Можно менять мощность, интервал и время воздействия. Оператор настраивает под конкретный материал и ёмкость.
Интеграция в АСУ ТП
Стандартные интерфейсы Ethernet/Profibus/Modbus RTU. Подключается к диспетчерской без шаманизма.
Срок службы 15+ лет
Нет подвижных частей. Индуктор и якорь взаимодействуют бесконтактно — нет износа.
Бережно к ёмкости
Параметры подбираются в пределах упругой деформации стенки. Не деформирует и не разрушает бункер.
Что получает предприятие
Простоев
Ликвидирует простои на ручную пробивку сводов — производительность стабильна.
Срок службы ёмкостей
Не деформирует стенки. Бункеры и силосы служат дольше, ремонт реже.
Без оператора
Работает в автоматическом режиме по расписанию или по сигналу датчика.

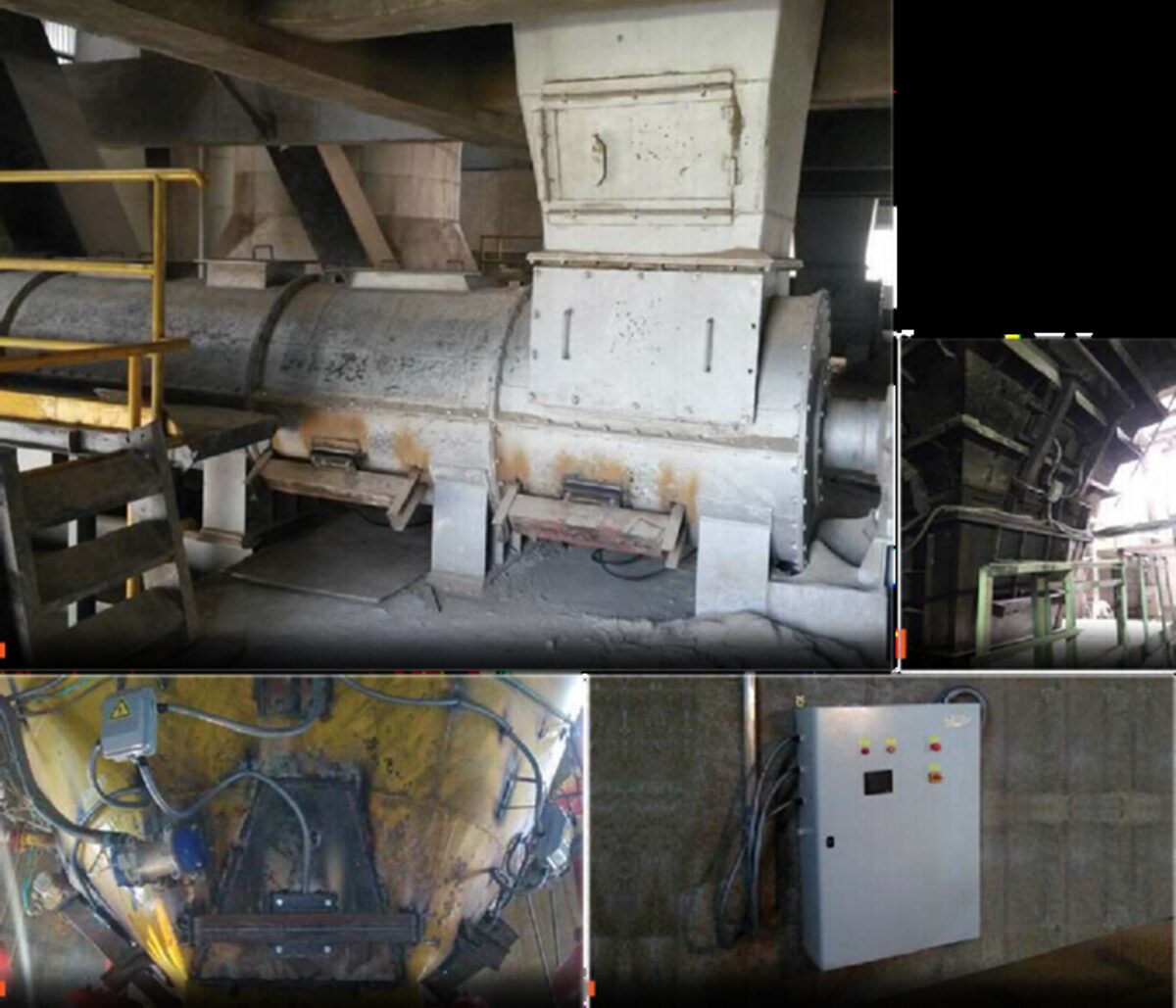

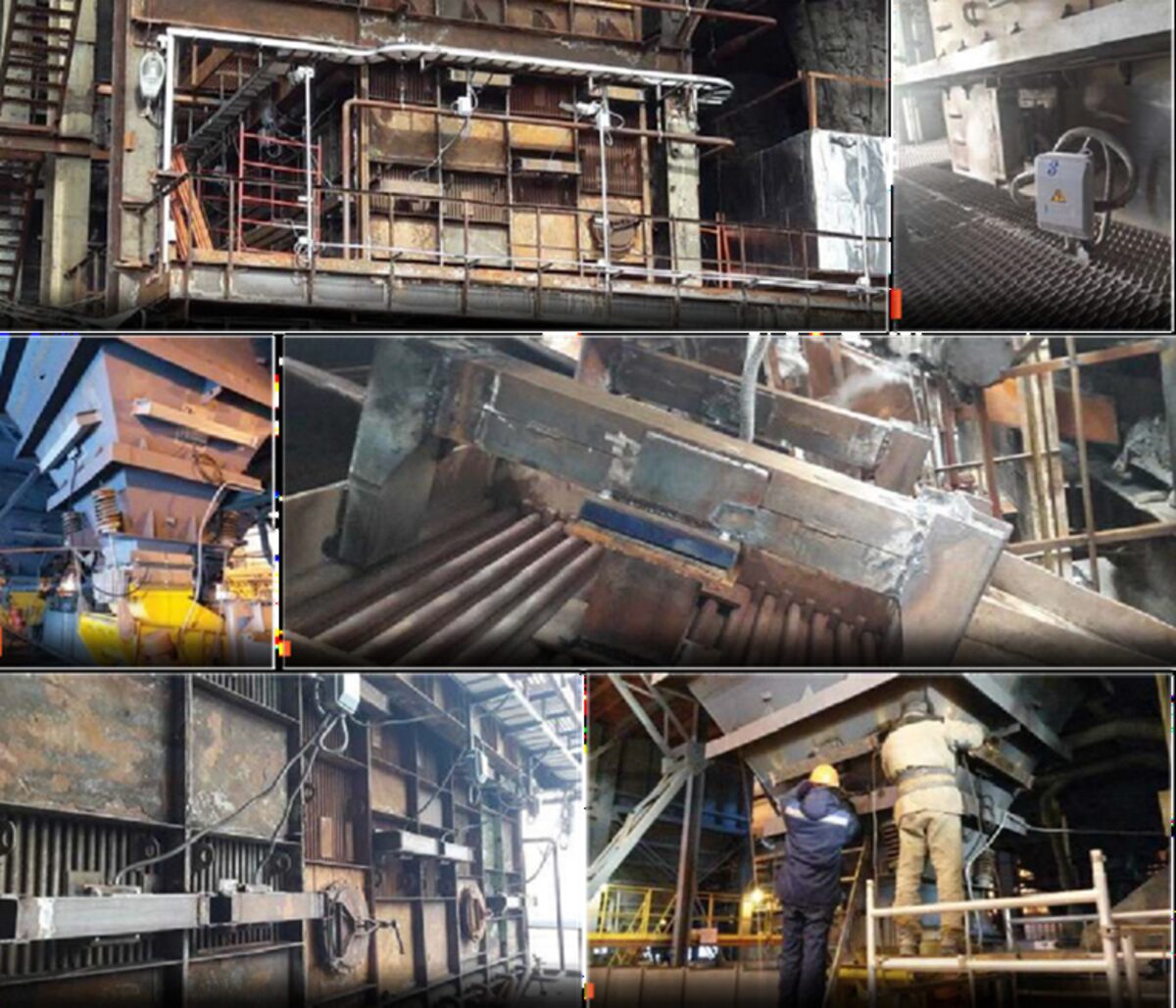

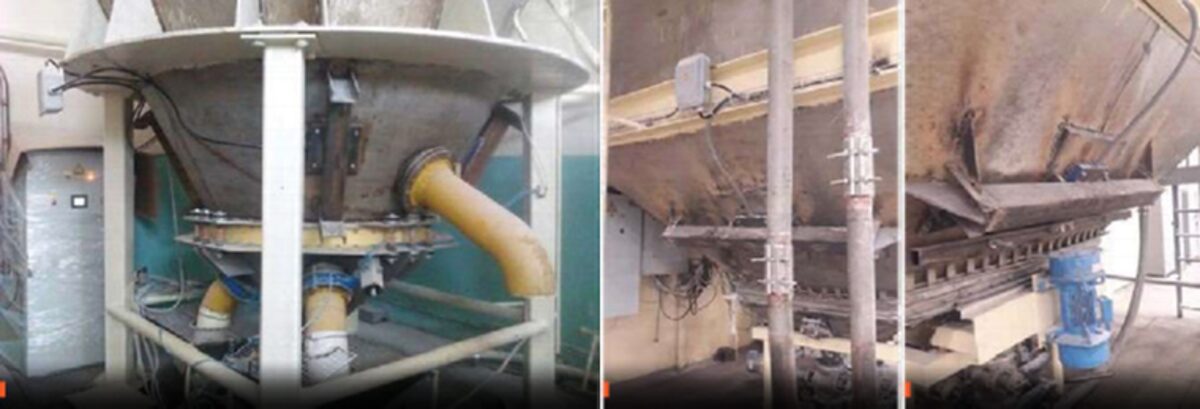

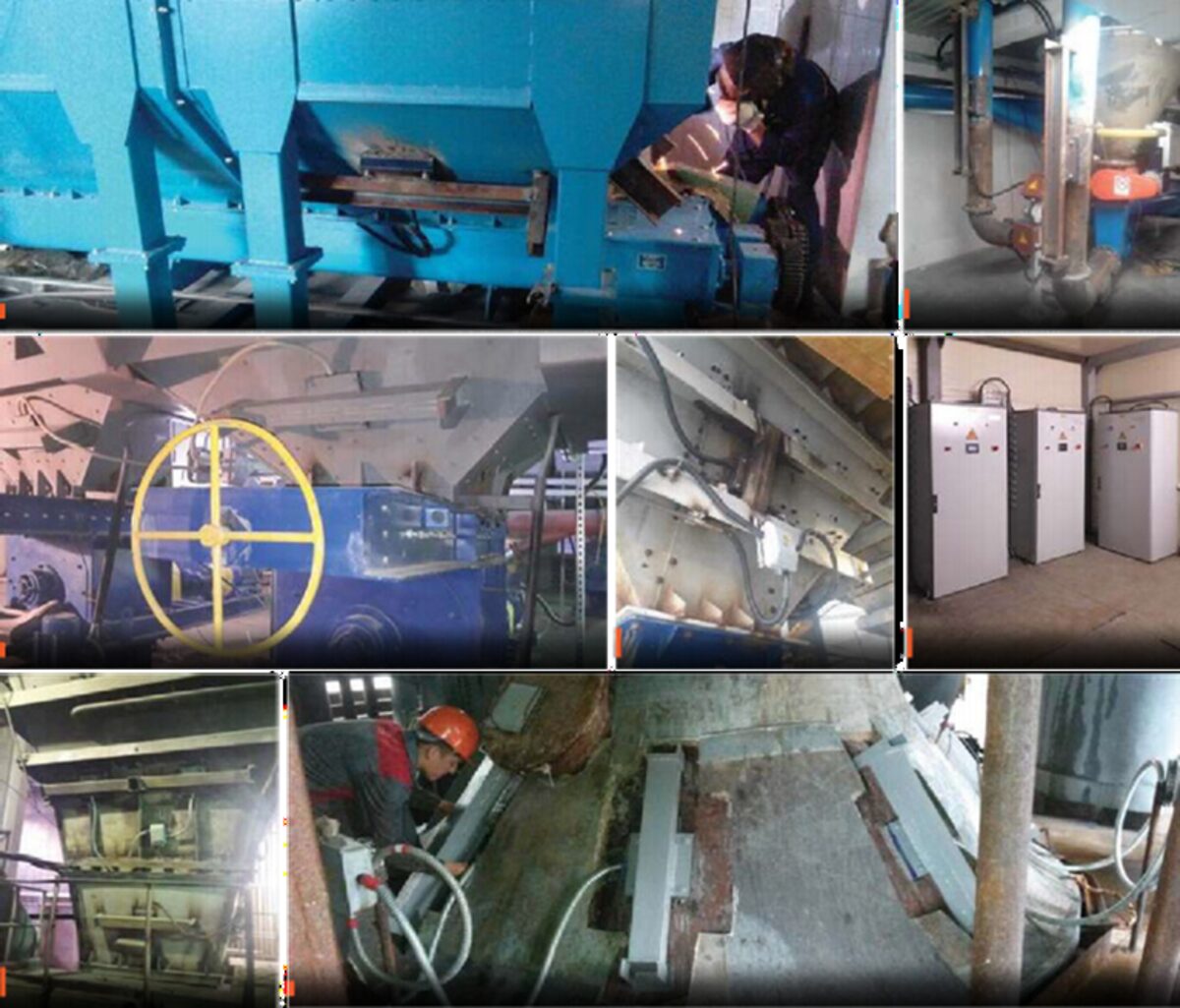

Где работает МИГ
Установки в работе на промышленных площадках
Под каждый объект подбираем размещение исполнительных механизмов, тип якоря под геометрию ёмкости и параметры импульса под конкретный материал. Ниже — фрагменты с реальных площадок.
Каталог МИГ — принцип работы, характеристики, кейсы
8 страниц: принцип работы установки, состав и технические характеристики МИГ 3 / МИГ 4, преимущества, отрасли применения, фото с площадок.
Рассчитаем конфигурацию за 1 рабочий день
Опишите проблему — наш инженер подберёт модификацию (МИГ 3 / МИГ 4), рассчитает количество исполнительных механизмов и подготовит коммерческое предложение.
- • Тип материала (уголь, известь, цемент, мука...)
- • Количество и размер бункеров / силосов
- • Толщина стенки ёмкости
- • Частота зависаний и текущий способ устранения
